STEP'ten STL'ye: eğrileri pürüzsüz tutan dışa aktarma ayarları

1 Ekim 2026'da kontrol edildi. Tanımlar Open CASCADE, FreeCAD, Autodesk Fusion ve SOLIDWORKS belgelerinden; dosya boyutları ise bir örnek parçayı kendimiz dönüştürerek ölçüldü.

STEP dosyası gerçek eğri yüzeyleri saklar; STL ise yalnızca düz üçgenleri. Birini diğerine çevirmek, üçgenlerin eğriyi ne kadar yakından izleyeceğine karar vermek demektir ve bunu iki sayı belirler: doğrusal sapma (bir yüzeyin gerçek yüzeyden milimetre cinsinden en fazla ne kadar uzak durabileceği) ve açısal sapma (komşu yüzeylerin derece cinsinden en fazla ne kadar keskin birleşebileceği). FDM baskı için 0,05 mm ve yaklaşık 11°, delikleri ve pahları baskı ölçeğinde yuvarlak tutar ve dosyayı gereksiz büyütmez. Ön ayarlı ve özel toleranslı STEP'ten STL'ye dönüştürücü tam olarak bu iki sayıyı kullanır; etkisini indirmeden önce görürsünüz.

İki tolerans, sade bir dille

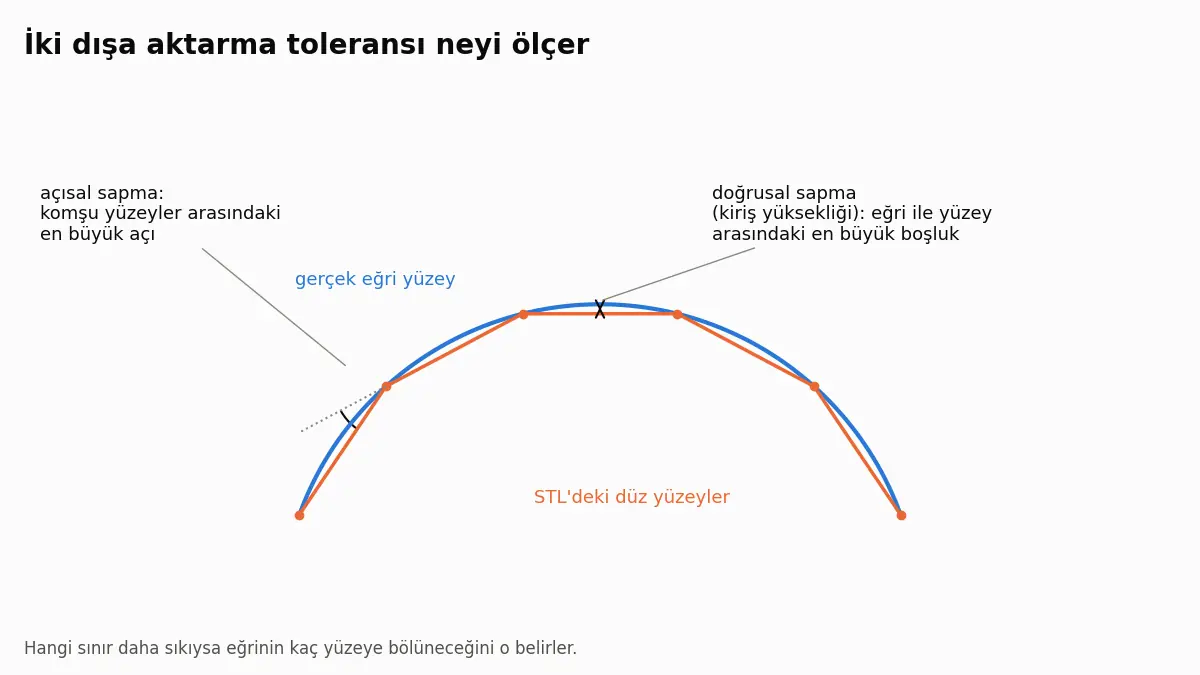

Open CASCADE'in mesh oluşturma rehberi ikisini şöyle tanımlıyor: doğrusal sapma bir eğri ile onun üçgenlenmiş hali arasındaki mesafeyi, açısal sapma ise ardışık parçalar arasındaki açıyı sınırlar. Her CAD programında aynı ikili farklı adlarla bulunur. FreeCAD'de şekilden mesh oluştururken, Autodesk Fusion'da 3D Print iyileştirme ayarlarında, SOLIDWORKS'te STL dışa aktarma seçeneklerinde, Omnvert dönüştürücüsünün kullandığı geometri çekirdeği Open CASCADE'de ise iki mesh parametresi olarak karşınıza çıkar:

Kaynaklar: FreeCAD wiki'deki Mesh from shape sayfası, Autodesk'in 3D Print iyileştirme ayarları ve SOLIDWORKS yardımındaki STL dışa aktarma seçenekleri.

Bu sayılar gerçek deliklerde ne yapar

Hangi toleransın belirleyici olacağı yarıçapa bağlıdır. Tam bir daire için geometriden hesapladığımız, 5 mm'lik bir delik, 20 mm'lik bir çıkıntı ve 100 mm'lik bir silindirde her ön ayarın istediği parça sayıları (çaplar mm; Taslak 0,1 mm ve 28,6°, Standart 0,05 mm ve 11,5°, İnce 0,01 mm ve 5,7°):

Küçük deliklerde açı belirleyicidir: 11,5° ile 5 mm'lik bir delik 32 parçaya bölünür, oysa 0,05 mm'lik mesafe için 16 parça bile yeterdi. Büyük silindirlerde ise mesafe belirleyicidir, çünkü büyük bir yarıçapta sabit bir açı geniş bir boşluk bırakır. Yalnızca birini ayarlamak bu yüzden ya köşeli küçük delikler ya da gereksiz büyük dosyalar üretir. OCCT rehberi de açısal sapmanın genel bir varsayılanla kullanılabileceğini, doğrusal sapmanın ise mutlak bir anlamı olduğu için modele göre seçilmesi gerektiğini yazıyor.

Dosya boyutu ve pürüzsüzlük

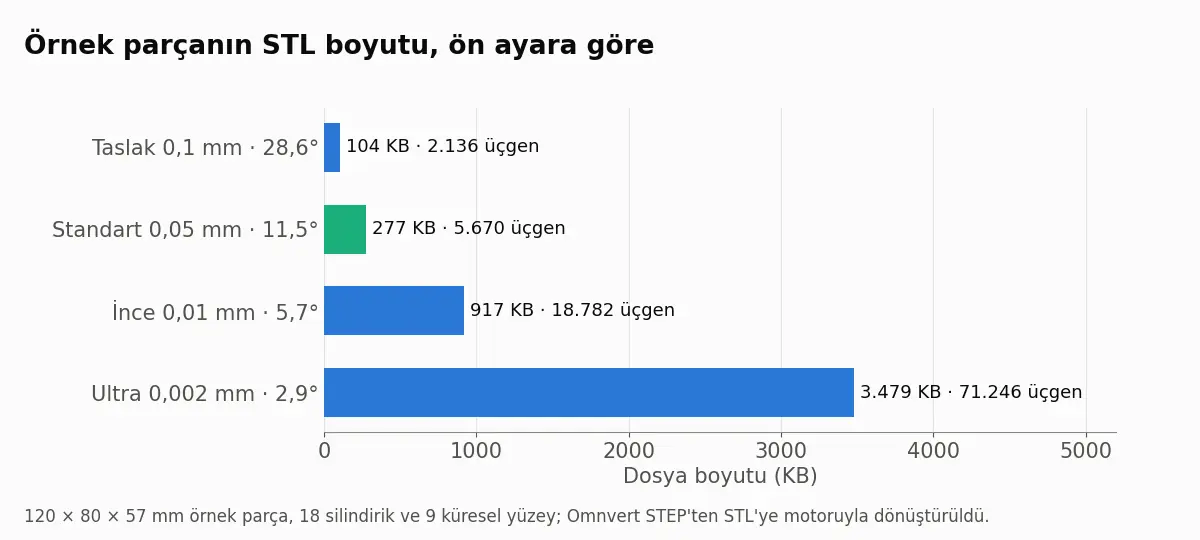

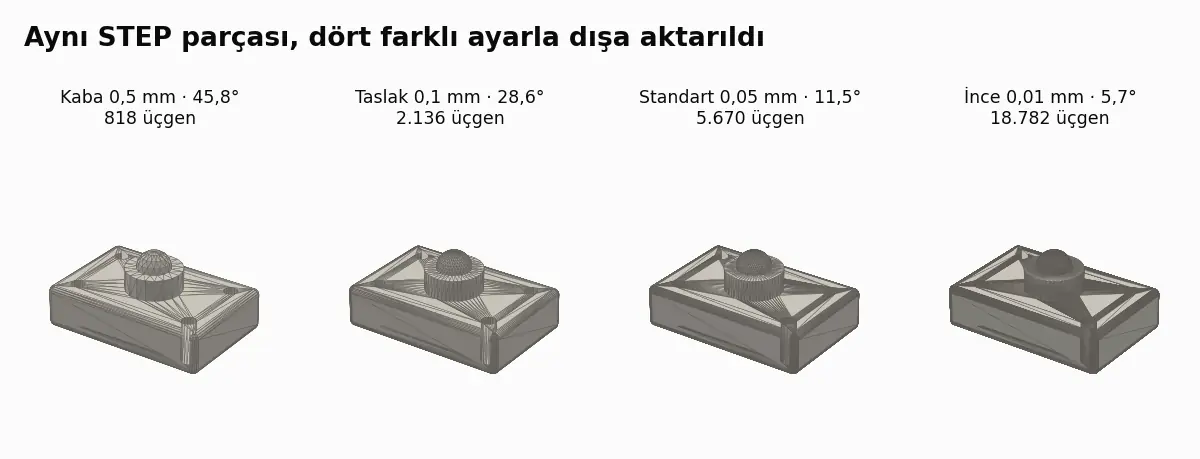

18 silindirik ve 9 küresel yüzeyi olan 120 × 80 × 57 mm'lik bir örnek bloğu her ön ayarla dönüştürdük. Hacim her seferinde aynı kaldı; üçgen sayısı ve dosya boyutu ise değişti.

0,2 mm katmanla basan 0,4 mm'lik bir nozul 0,01 mm'lik farkı gösteremez; FDM'de İnce ve Ultra çoğunlukla dilimleme süresine ve disk alanına mal olur. 0,05 mm katman ve küçük pikselli reçine yazıcılarda ise İnce ayar boyutunu hak etmeye başlar. Boyut farkı paylaşırken de önemlidir: bu parça Standart ayarda 277 KB, Ultra ayarda 3,4 MB; onlarca parçalı bir montajda fark onlarca megabayta çıkar ve dosya bir platformun yükleme sınırına takılabilir. O durum için STL yükleme sınırları yazısına bakın. Aynı dengeyi mesh tarafından poligon sayısı ve baskı kalitesi rehberi anlatıyor.

Hangi iş için hangi ön ayar

• Ölçü ya da oturma kontrolü: Taslak. Eğrilerde yüzeyler görünür ama dosya küçüktür ve hemen açılır.
• FDM ile basılan fonksiyonel parçalar, braketler, kutular: Standart. Delikler yuvarlak basılır, tipik parçalarda dosya yüzlerce kilobaytta kalır.
• Reçine baskı, küçük parçalar, ince dişler: İnce. Fazladan üçgenler, 0,05 mm'lik bir katmanın gerçekten gösterebildiği ayrıntıdır.
• Tabladan çok büyük parçalar ya da referans geometri: Ultra ya da özel bir değer. Bir metrelik parçada küçük bir açı bile görünür bir boşluk bırakır; mesafe sınırının sıkı olması gerekir.

Doğru ayarlarla STEP'ten STL'ye dönüştürme

1. CAD dosyasını yükleyin. Dönüştürücü 200 MB'a kadar STEP (.step, .stp), IGES (.iges, .igs) ve BREP dosyası okur.

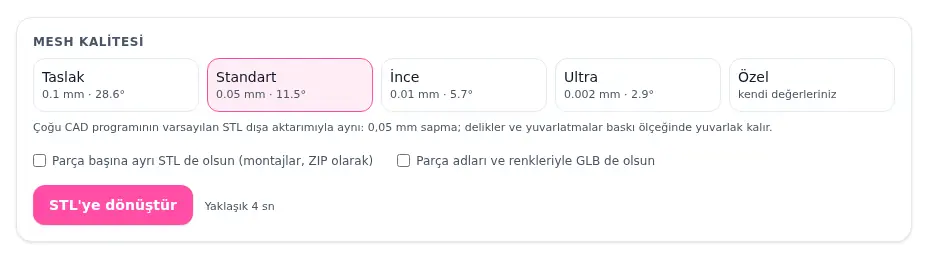

2. Bir ön ayar seçin. Hızlı oturma kontrolü için Taslak (0,1 mm, 28,6°), normal FDM baskılar için Standart (0,05 mm, 11,5°), reçine ve küçük ayrıntılı parçalar için İnce (0,01 mm, 5,7°), yalnızca referans geometri ya da çok büyük parçalar için Ultra (0,002 mm, 2,9°).
3. Ya da kendi değerlerinizi girin. Özel seçeneği milimetre cinsinden sapma ve derece cinsinden açı alır. Tek dosyada boyutları çok farklı parçalar varsa parça boyutuna göre seçeneğini işaretleyin; sapma her parçanın boyutuyla ölçeklenir.
4. Montajlar için karar verin. Varsayılan olarak tek bir STL alırsınız. Her parçayı ayrı almak için parça başına ayrı STL seçeneğini işaretleyin; ZIP olarak gelir. Görüntüleme için parça adları ve renkleri korunsun istiyorsanız GLB seçeneğini de işaretleyin.

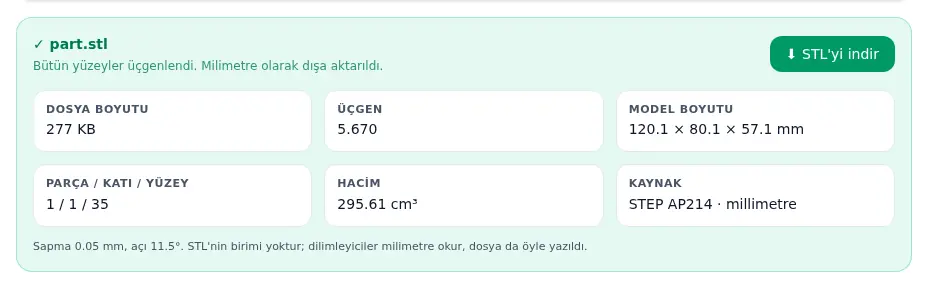

5. Dönüştürüp sonucu okuyun. Sonuç kartı dosya boyutunu, üçgen sayısını, milimetre cinsinden model boyutunu, hacmi ve STEP dosyasının hangi birimle yazıldığını gösterir.
6. Boyutu dilimleyicide kontrol edin. Ölçüler CAD modelinizle aynıysa iş tamam.

Kendi parçanızı denemek için STEP dosyanızı buradan STL'ye çevirin; Standart ile başlayın, dilimleyicide bir eğri köşeli görünürse bir üst ayara geçin.

Birimler: milimetre, inç ve 25,4 sorunu

STEP dosyası birimini kaydeder, STL kaydetmez. Dilimleyiciler milimetre varsayar. Bir CAD programı STL'yi inç olarak dışa aktarırsa parça 25,4 kat küçük gelir. Omnvert dönüştürücüsü birimi STEP dosyasından okur ve her zaman milimetre yazar; sonuç satırında kaynak birim görünür, kontrol edebilirsiniz. STL'yi doğrudan CAD programınızdan alıyorsanız dışa aktarma birimini milimetreye ayarlayın. Yanlış birimi nasıl yakalayacağınızı STL'de ölçek rehberi gösteriyor.

Montajlar

Tek STL olarak dışa aktarılan bir montaj, aynı dosyada birkaç kabuğa dönüşür. Parçaların değdiği ya da iç içe geçtiği yerlerde kabuklar kesişir ve dilimleyiciler bunu farklı ele alır: Cura üst üste binen hacimleri varsayılan olarak birleştirir, diğerleri uyarı verir. Baskı için parça başına bir STL daha temizdir, çünkü her parça kendi yönünü ve ayarlarını alabilir. Bir montajı parçaları ayrı kalacak şekilde tek dosyada paylaşmak için 3MF daha iyi bir kaptır; ayrıntılar STL, 3MF ve OBJ karşılaştırmasında.

Sınırlar

Daha ince bir tolerans, CAD modelinde hiç olmayan ayrıntıyı getiremez ve bozuk bir modeli onaramaz; onarımdan sonra bile üçgenlenemeyen yüzeyler olursa dönüştürücü kaç tane olduğunu söyler. Her ön ayarın bir üçgen sayısı tavanı da vardır; çok büyük bir montajda Ultra, kimsenin dilimleyemeyeceği bir dosya üretmek yerine hata vererek durabilir. Sonunda yine de çok ağır bir STL elde ederseniz STL küçültme aracı onu hedef bir boyuta indirir; yeniden dışa aktarmanın ne zaman küçültmekten iyi olduğunu da STL dosya boyutunu küçültme yazısı anlatıyor.
