Litofan nasıl yapılır: kalınlık, boyut, ışık ve baskı ayarları

Baskı ayarları 1 Ekim 2026'da Bambu Lab ve Prusa'nın kendi litofan rehberlerinden kontrol edildi; bağlantılar aşağıda. İki üreticinin ayrıştığı yerlerde iki görüşü de yazıyoruz.

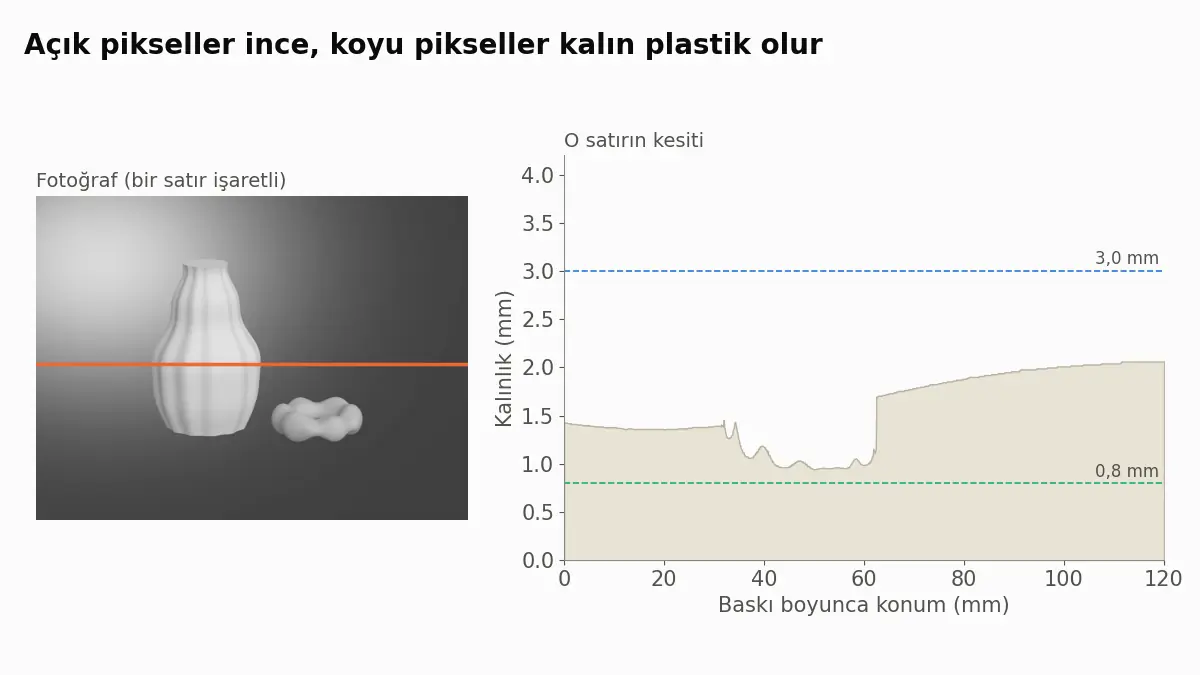

Litofan, kalınlığı bir fotoğrafı izleyen ince bir plakadır: fotoğrafın açık yerlerinde ince, koyu yerlerinde kalın. Yapmak için net ve iyi aydınlatılmış bir fotoğrafla başlayın, en ince noktayı 0,8 mm, en kalın noktayı 3 mm civarına ayarlayın, baskı genişliğini seçin ve STL olarak dışa aktarın. Beyaz PLA ile %100 dolulukta, ince katmanlarla basın ve arkasına bir ışık koyun. Fotoğraftan litofan STL'si üreten araç arkadan aydınlatmalı bir önizleme gösterir; iki saatlik baskıya başlamadan kontrastı görürsünüz.

Litofan nasıl çalışır

Beyaz PLA ışığın bir kısmını geçirir, kalanını yutar; her ek milimetre biraz daha fazlasını yutar. Arkasında lamba olan plakaya önden baktığınızda ince yerler parlar, kalın yerler koyu görünür. Plaka gün ışığında neredeyse desensizdir, resim ancak arkadan ışık gelince ortaya çıkar; bütün etki budur.

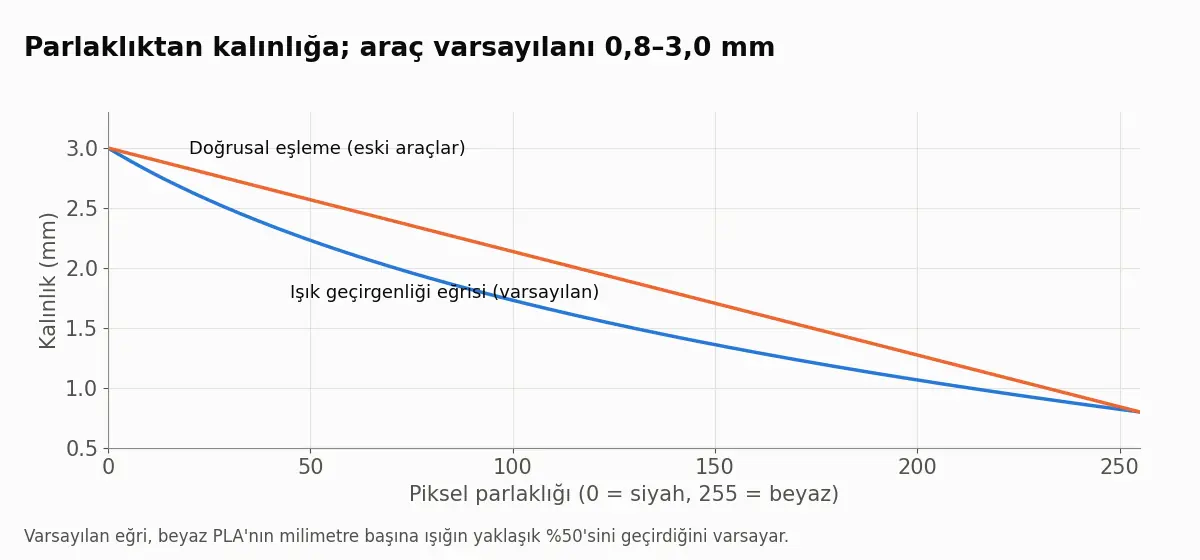

Işık plastiğin içinde doğrusal değil üstel olarak azalır. Omnvert aracı bu yüzden varsayılan olarak parlaklığı kalınlığa düz bir çizgiyle değil, bir ışık geçirgenliği eğrisiyle eşler. Beyaz PLA'nın milimetre başına ışığın yaklaşık %50'sini geçirdiğini varsayar; bu değeri Gelişmiş bölümünden değiştirebilirsiniz.

Fotoğraf seçimi

• Net ve iyi aydınlatılmış olsun. Bulanıklık ve gren plastikte tümsek olur. Sade bir arka plan önünde net bir yüz ya da nesne en iyi sonucu verir.
• Gerçek bir kontrast olsun. Her yeri gri bir fotoğraf gri bir plaka olarak basılır. Işığın gösterdiği şey açık ve koyu alanlar arasındaki farktır.
• Yeterli piksel olsun. Standart detay ayarında araç her 0,12 mm'ye bir piksel koyar; 120 mm genişliğinde bir baskı 1.000 piksel genişliğinde bir ızgara kullanır. Telefon fotoğraflarının çoğu bundan çok daha büyüktür.
• Tarayıcının okuyabildiği bir biçimde olsun. JPG, PNG ve WEBP çalışır. iPhone'un HEIC fotoğraflarını önce JPEG olarak dışa aktarmanız gerekir.
• Önceden kırpılmış olsun. Araç fotoğrafın tamamını kullanır ve yükseklik fotoğrafın oranını izler. Konuyu kadraja yakın kırpmak, aynı baskı genişliğinde konuya daha fazla milimetre ayırır; boş bir gökyüzü ya da duvar da plastik ve baskı süresi demektir.

Adım adım litofan yapımı

1. Fotoğrafı yükleyin. 40 MB'a kadar dosya kabul edilir; fotoğraf bir şey gönderilmeden önce tarayıcınızda gri tonlu bir ızgaraya dönüştürülür.

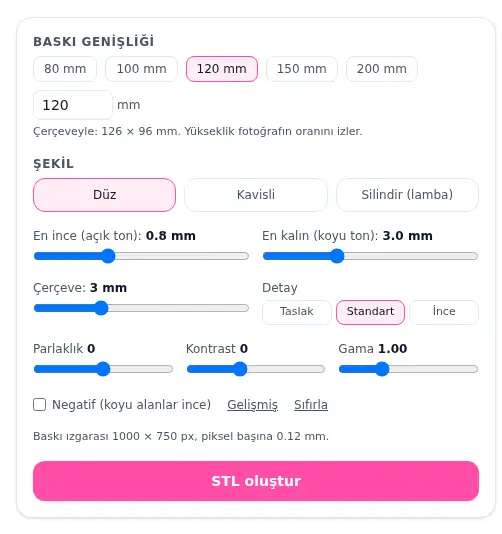

2. Baskı genişliğini seçin. Hazır değerler 80, 100, 120, 150 ve 200 mm; yükseklik fotoğrafın oranını izler. Masa lambası ya da pencere süsü için 100 ile 150 mm arası yaygın bir ölçüdür.
3. Şekli seçin. Çerçeve ya da pencere için Düz, kendi başına duran bir parça için Kavisli (yay açısı 30° ile 300° arasında ayarlanır), lamba başlığı için Silindir.
4. Kalınlığı ayarlayın. Varsayılanlar en açık nokta için 0,8 mm, en koyu nokta için 3,0 mm. 0,8 mm'den ince açık bölgeler kırılgan olur; 3 mm'den kalın bir üst sınır, zayıf bir lambayla bütün resmi karartır.
5. Gerekirse tonu düzeltin. Parlaklık, kontrast ve gama sürgüleri fotoğraf kalınlığa dönüşmeden önce çalışır. 3 mm'lik çerçeve plakaya dolu bir kenar ekleyip onu sertleştirir. Negatif seçeneği koyu alanları ince yapar; özel bir etki istemiyorsanız kapalı bırakın.

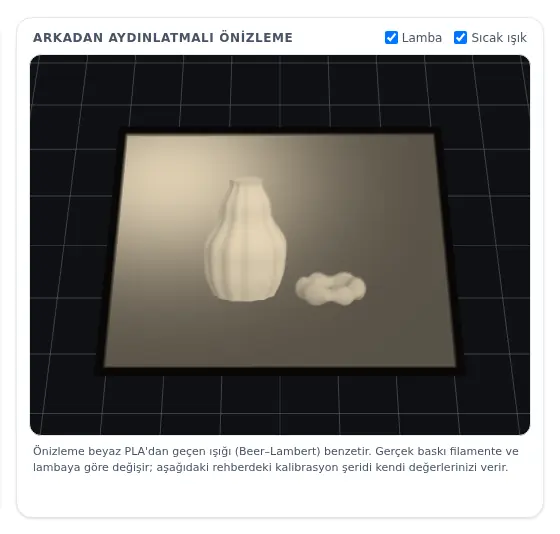

6. Arkadan aydınlatmalı önizlemeye bakın, sonra STL'yi oluşturun. Sonuç kartı dosya boyutunu, üçgen sayısını, milimetre cinsinden ölçüyü ve kalınlık aralığını gösterir. Düz bölgeler daha az üçgen aldığı için dosya tam ızgaradan küçük kalır; paylaşmak için yine de ağırsa STL dosya boyutunu küçültme yazısı seçenekleri anlatıyor.

Önizleme içinize sindiğinde litofan STL'sini oluşturun ve aşağıdaki ayarlarla dilimleyicinize alın. Ne kadar filament harcayacağını görmek için STL'yi STL analiz aracına bırakın; %100 dolulukta aracın gösterdiği dolu ağırlık tahminin kendisidir. Rakamların anlamını STL hacim, ağırlık ve maliyet yazısı anlatıyor.

Baskı ayarları

Kaynaklar: Bambu Lab'in litofan baskı talimatları ve litofan seti sayfası ile Prusa'nın iki yazısı, resimden 3B modele rehberi ve 2024 tarihli renkli litofan yazısı.

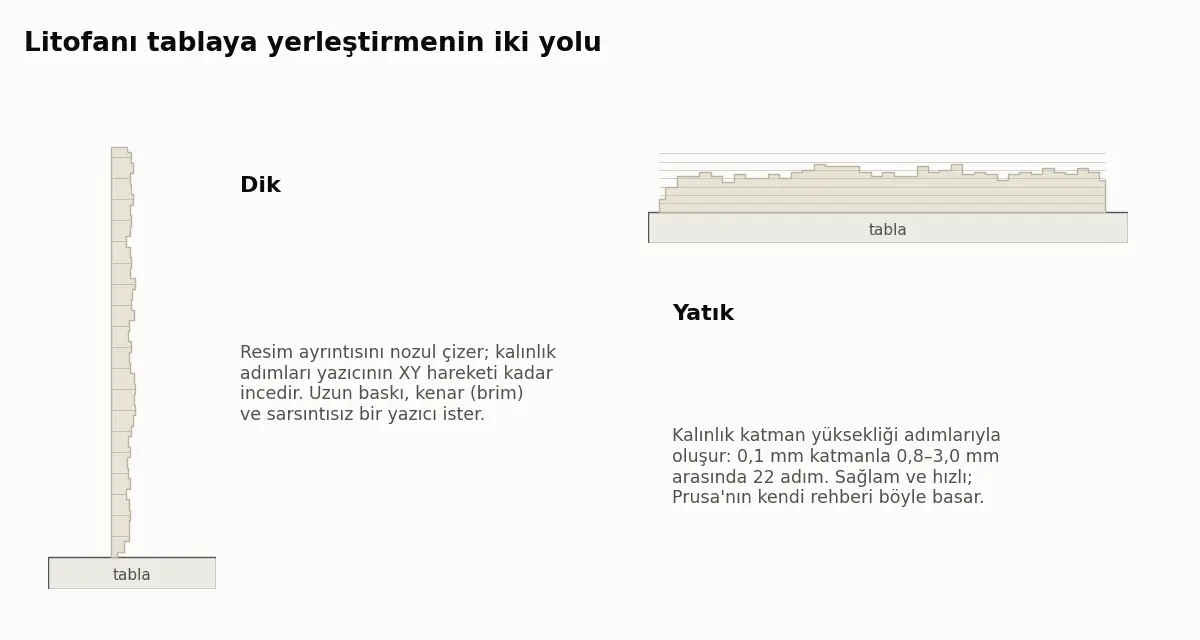

Dik mi, yatık mı

Önerilerin ayrıştığı yer burası. Omnvert aracının sonuç kartı plakayı dik basmayı öneriyor. Prusa'nın rehberi ise uzun ve ince bir plakanın sallanmasını önlemek için yatık basıyor. İkisi de çalışır; farklı şeylerden ödün verirler.

Dik basılan plakada her katman resmin yatay bir dilimidir ve kalınlık nozulun katmandan daha ince olan XY hareketiyle oluşur. Kenar (brim), sarsıntısız bir yazıcı ve düşük hız ister. Yatık basılan plakada kalınlık katmanlarla üst üste biner; 0,1 mm katmanla 0,8 ile 3,0 mm arasında 22 adım olur. Daha hızlı ve çok sağlamdır, ince katmanla adımlar zor fark edilir. Yazıcınız uzun parçalarda sallanıyorsa yatık basın. Dik basacaksanız yatay bir plakayı uzun kenarı üzerinde durdurun: 120 × 90 mm'lik bir litofan böylece 120 değil 90 mm yükselir, daha az sallanır ve daha kısa sürede biter.

Aydınlatma

Plakanın birkaç santim arkasındaki nötr ya da sıcak beyaz bir LED en fazla ayrıntıyı gösterir. Çok yakındaki çıplak bir ampul parlak bir leke yapar; bir dağıtıcı ya da biraz mesafe ışığı yayar. Silindir şekli lamba için tasarlandı: içine konan küçük bir LED disk ya da şerit yeterlidir; PLA düşük sıcaklıkta yumuşadığı için ısınan ampulleri uzak tutun. Önizlemedeki Lamba ve Sıcak ışık düğmeleri her birinin kabaca nasıl göründüğünü gösterir.

Sınırlar

Önizleme beyaz PLA için bir benzetimdir; farklı bir filament, daha kalın bir plaka ya da zayıf bir lamba sonucu değiştirir. Bu yüzden son ayarlarla küçük bir deneme baskısı yapmaya değer. Araç yalnızca parlaklıkla çalışır; renkli fotoğraflar gri litofana dönüşür. Tam renkli litofan, çok filamentli bir yazıcı ve farklı bir iş akışı ister. Sonuç kartı bir gün açık kenar bildirirse dilimlemeden önce dosyayı STL Repair ile onarın. İşin görsel tarafı için yükseklik haritası hazırlama rehberi kontrastı ve yumuşatmayı daha ayrıntılı anlatıyor; fotoğraf yerine logo ve düz kabartma için doğru araç görselden STL'ye aracıdır.
